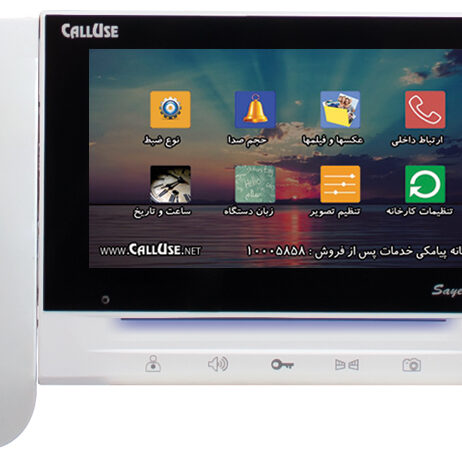

آیفون تصویری سایه S72

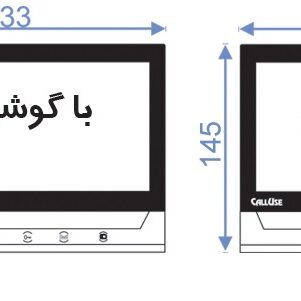

مانیتور سایه در دو مدل 4.3 اینچ S43 و مدل 7 اینچ S72 می باشد که هر دو از امکانات و قابلیت های مشابهی برخوردار هستند که در ادامه به توضیح آنها می پردازیم.
مانیتور سایه دارای صفحه کلید لمسی همراه با تکنولوژی جدید کلیدهای لمسی جهت جلوگیری از اختلال هنگام لمس دست مرطوب می باشد.

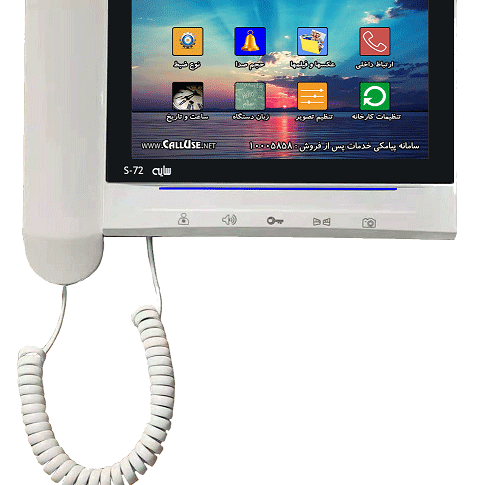

یکی از ویژگی‌های مهم مانیتور سایه امکان نصب و استفاده با دسته گوشی و بدون دسته گوشی می باشد.
بصورتی که هنگام زنگ خوردن مانیتور و یا فعال بودن تصویر هر کدام از درب‌ها ؛ با لمس کلید بلندگو (هندزفری) می توان بدون برداشتن دسته‌گوشی با پنل بیرونی صحبت نمود.
در منوی تنظیمات مانیتور سایه دو حالت استفاده ((باگوشی)) و ((بدون گوشی)) وجود دارد که در صورت استفاده در حالت “با گوشی” و متصل بودن دسته گوشی به مانیتور می‌توان هم با برداشتن دسته گوشی و هم حالت هندزفری بدون برداشتن دسته گوشی ؛ با پنل بیرونی ارتباط برقرار کرد. در حالت دوم در صورت استفاده از حالت “بدون گوشی” فقط از طریق هندزفری می‌توان با پنل بیرونی ارتباط برقرار نمود و می‌توان دسته گوشی را از دستگاه بطور کامل جدا کرده و کنار گذاشت.

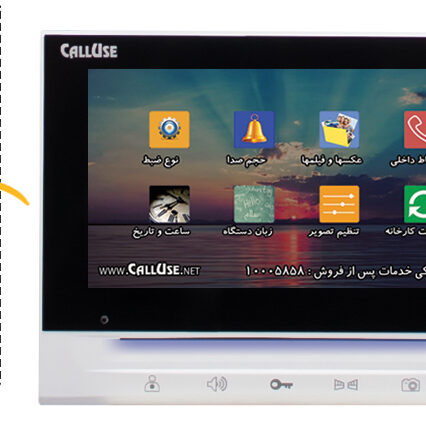

اتصال دسته گوشی به بدنه مانیتور سایه از طریق مگنت انجام می شود و به گونه ای طراحی شده است که با نزدیک کردن دسته گوشی به بدنه کناری مانیتور ؛ دسته گوشی دقیقا در مکان صحیح خود قرار گرفته و بالاتر یا پایین تر نمی ایستد.
همچنین این مانیتور دارای قطع کن کاملا مغناطیسی می باشد. قطعات الکترونیکی (مثلا سنسور اثر هال) دارای استهلاک کمتری نسبت به قطعات مکانیکی هستند و از این بابت کمتر دچار مشکل می شوند از این رو در مدار قطع کن مانیتور سایه از هیچگونه قطعه مکانیکی و یا ترکیب قطعات مغناطیسی و مکانیکی استفاده نشده و کاملا بصورت الکترونیکی می باشد.
مانیتور سایه برای اولین بار در بین محصولات ایرانی با نمای آینه ای با جلوه ای زیبا نیز تولید شده است. بدین شکل که در حالت عادی وقتی تصویر مانیتور خاموش است ، شیشه محافظ صفحه نمایش بصورت آینه عمل کرده و انعکاس بسیار خوب و باکیفیتی از تصویر اجسام نشان می دهد و در صورت روشن شدن تصویر صفحه نمایش ؛ تصویر پنل بیرونی ، دوربین ها و یا منوها بخوبی و با کیفیت قابل قبولی نمایش داده می شود.
مانیتور سایه قابل اتصال به دو پنل بیرونی و دو دوربین مدار بسته می باشد. دوربین های مدار بسته را می توان در مکان هایی مانند درب ورودی اصلی ساختمان ، پارکینگ ، فضای حیاط ، راه پله و … نصب کرده و به مانیتور متصل نموده و این مکان ها را کنترل نمود.
از ویژگی‌های دیگر مانیتور سایه امکان غیر فعال سازی نمایش درب ها و دوربین های بدون استفاده می باشد. بدین ترتیب که در هنگام نمایش تصویر درب‌ها و دوربین‌ها توسط لمس کلید تصویر ، در صورتیکه بخواهیم تصویر درب یا دوربینی نمایش داده نشود ؛ می توان با استفاده از گزینه ” کنترل خروجی‌ها ” در منوی مانیتور، با برداشتن علامت تیک هر کدام از درب ها و دوربین های مورد نظر ، آن ها را غیر فعال نمود.
مانیتورسایه را می توان در هر دو حالت چهار سیم (مجزا) و پنج سیم (مشترک) نصب نمود. در پشت مانیتور کانکتور درب یک (4سیمه) و کانکتور درب دو (5سیمه) وجود دارد که توسط فیش ها و سیم های ساختمان به پنل بیرونی متصل می شوند. در مواقعی ممکن است به دلیل کمبود تعداد رشته سیم و یا نصب آیفون تصویری به جای آیفون صوتی نتوان از سیم کشی چهارسیمه استفاده نمود در اینصورت می توان از کانکتور درب دو و سیم کشی پنج سیمه (مشترک) استفاده نمود. البته در مواقعی که در تعداد سیم ها محدودیتی وجود ندارد ؛ از کانکتور درب دوم می توان در حالت سیم کشی چهار سیمه نیز استفاده نمود و نیازی به اتصال سیم پنجم(زنگ) در حالت چهارسیمه وجود ندارد.
این مانیتور دارای حافظه داخلی بوده و 100 عکس را در خود ذخیره می کند. در صورت اتصال کارت حافظه میکروSD به مانیتور ، می توان فیلم برداری همراه با ضبط صدا را نیز انجام داد در این صورت تعداد عکس های بیشتری را نیز می توان در حافظه خارجی ذخیره نمود.
با هر بار زنگ خوردن مانیتور عکس برداری یا فیلم برداری بصورت خودکار انجام می شود. همچنین بصورت دستی نیز می توان عکس برداری و فیلم برداری را از هر کدام یک از درب ها و دوربین ها انجام داد.
از ویژگی های این مانیتور قابلیت تشخیص حرکت (موشن) می باشد. در صورت فعال کردن این گزینه با انجام هر حرکتی در مقابل صفحه بیرونی(پنل) دم درب و یا دوربین ها ، مانیتور ضمن نمایش تصویر درب یا دوربین ، اقدام به گرفتن یک عکس یا ضبط یک فیلم 15 ثانیه ای می کند.
یکی از ویژگی های مهم دیگر مانیتور سایه ، امکان برقراری ارتباط داخلی بین واحدها (همه با هم) می باشد که با اتصال سوکت ارتباط داخلی (4 سیمه) مانیتورها به یکدیگر و کددهی آنها امکان برقراری این ارتباط فراهم می شود. قابلیت مهم و ویژه در سیستم ارتباط داخلی این مانیتور ، امکان ارتباط داخلی همزمان 3 کاناله می باشد. به عنوان مثال وقتی مانیتور 1 و 2 در حال تماس ارتباط داخلی هستند ؛ مانیتور 3 با مانیتور نگهبانی و همچنین مانیتور 4 با پنل دم درب می توانند ارتباط همزمان و بدون تداخل صوت داشته باشند.
یکی دیگر از قابلیت های مهم این مانیتور ؛ فرمان بازکردن جک برقی پارکینگ یا قفل اضافه و یا فراخوانی آسانسور می باشد. در پشت مانیتور یک کانکتور قهوه ای دو پین وجود دارد که اتصال یک رله 12V و لمس گزینه پارکینگ این امکان را برای کاربر فراهم می آورد. در محل هایی که یک درب دوم بدون پنل بیرونی وجود دارد می توان با نصب قفل و ترانس برای درب و اتصال آن به رله و کانکتور قفل اضافی ، این درب را نیز از طریق مانیتور باز کرد. یا می توان با اتصال آن به مدار فرمان جک برقی ، درب پارکینگ را نیز کنترل نمود و یا با اتصال آن به مدار فرمان آسانسور ، قبل از خروج از منزل جهت صرفه جویی در وقت ، زودتر از طریق مانیتور ، آسانسور را در طبقه مورد نظر فراخوانی کرد.
مانیتور سایه دارای 16 ملودی متنوع برای زنگ درب ها می باشد که می توان برای زنگ هر درب ملودی مورد نظر را انتخاب کرد.
