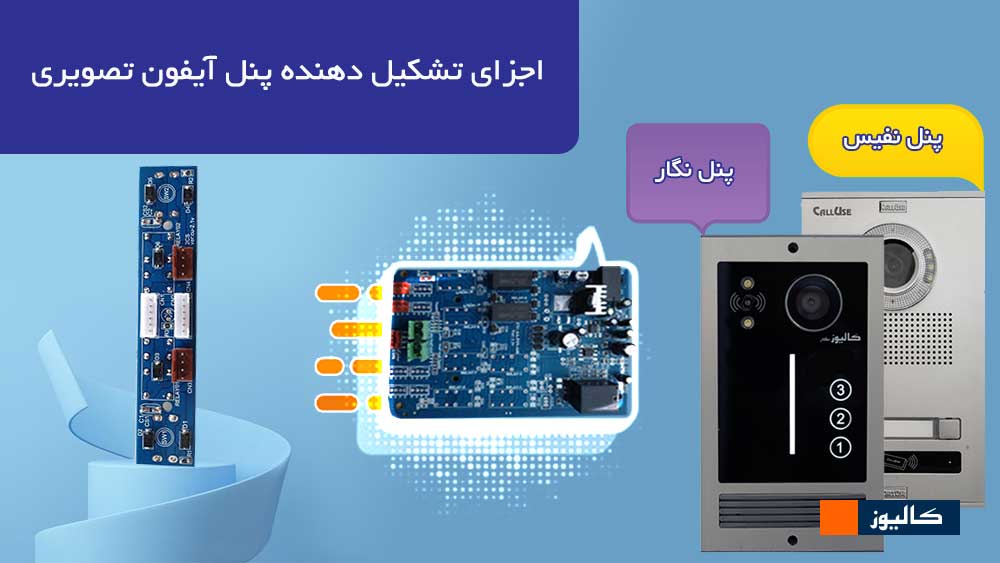

اصلی‌ترین برد تشکیل دهنده در آیفون تصویری ، برد صوت می باشد ، اگر تمامی واحدها دچار مشکل در تصویر یا صدا شدند و بعد از چک کردن سیم کشی مشخص شد که مشکل از سیم کشی و کابل ها نیست می توان اطمینان حاصل کرد که مشکل از برد صوت پنل یا سوئیچر می باشد. هر برد صوت پنل از اجزای زیر تشکیل شده است:

1- یکسوساز و تثبیت ولتاژ

2-سوئیچ تغذیه و تصویر دوربین

3-تقویت کننده صدا SP

4-تقویت کننده صدای رفت و برگشت

5-مدار فرمان درب بازکن

1-یکسوساز وتثبیت کننده ولتاژ
در این قسمت مدار با اعمال ولتاژ AC ترانس (16ولت) به مدار ، ولتاژ AC توسط پل دیود به ولتاژ DC تبدیل شده و بعد از آن وارد ورودی رگولاتور خواهد شد که ولتاژ 16 به 12 ولت تبدیل می شود و تثبیت می شود .

از موارد خرابی این بلوک عبارت است از :

•  تثبیت نشدن ولتاژ توسط رگولاتور(خرابی رگولاتور)
• ایجاد نویز در صدا با خرابی خازن UF1000
• قطعی روت برد و سیم کشی مجدد

2-سوئیچ تغذیه و تصویر دوربین
در این قسمت از مدار پس از تثبیت ولتاژ توسط رگولاتور ، ولتاژ تغذیه و سیگنال تصویر دوربین از طریق رله سوئیچ شده و ولتاژ دوربین را تامین می کند.

از موارد خرابی این بلوک عبارت است از :

• نرساندن ولتاژ به دوربین به علت عدم سوئیچ زنی رله
• قطع بودن سیگنال تصویر به علت عدم سوئیچ زنی رله

3-تقویت کننده صدا SP
تقویت صدای اسپیکر توسط آی سی LM386 انجام می شود و توسط خازن های اطراف آن میزان بهره تقویت صدا تعیین می شود و توسط پتانسیومتر می توان شدت بلندی صدا را تنظیم نمود.

از دلایل قطعی صدای اسپیکر عبارت است از:

•  خرابی اسپیکر پنل
• خرابی پتانسیومتر SP
• خرابی ای سی LM386

4- تقویت کننده صدای mic
در این قسمت مدار ، تقویت صدای میکروفون توسط ای سی 4558 انجام می شود.

از علل نداشتن صدای میکروفون می توان به موارد زیر اشاره کرد:

• خرابی میکروفون
• خرابی پتانسیومتر mic
• خرابی آی سی 4558 و خازن های اطراف آن

5- مدار فرمان درب بازکن
در این قسمت فرمان درب بازکن مدار صورت می گیرد و همچنین ولتاژ مربوطه تگ کارت خوان را تامین می کند.
